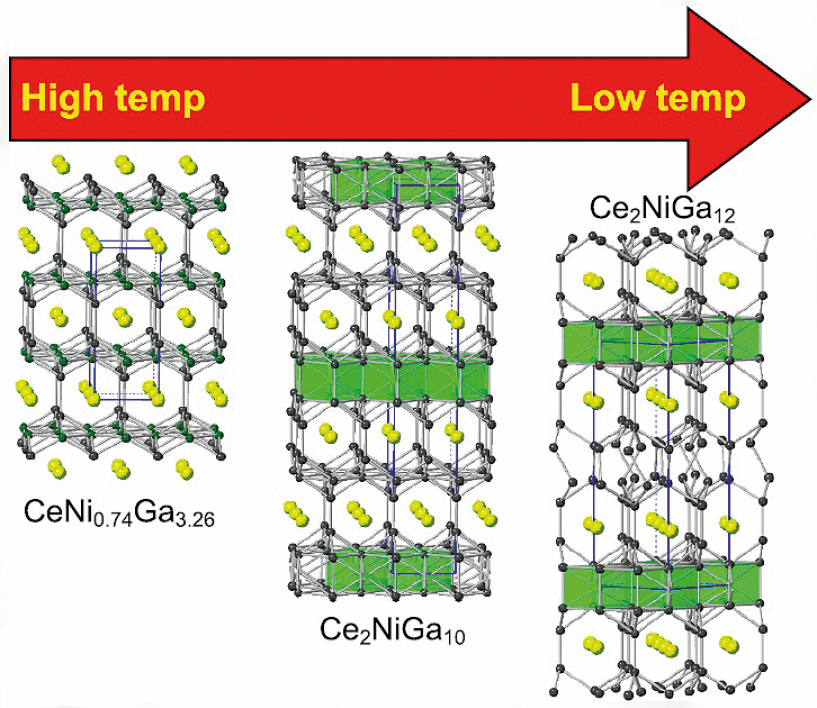

Latturner zeigt, wie komplex die Bildung intermetallischer Phasen vonstatten gehen kann. Werden Cer und Nickel in einem Galliumüberschuss umgesetzt, entstehen beim Aufheizen zunächst CeGa 2 und Ni 2 Ga 3 . Beim Abkühlen der homogenen Schmelze bilden sich zuerst Kristalle von CeNi x Ga 4–x , die dann mit der restlichen Schmelze zu Ce 2 NiGa 10 und schließlich zu Ce 2 NiGa 12 reagieren. Alle Strukturen lassen sich als topologische Variationen vom BaAl 4 -Typ auffassen. Die chemischen Umwandlungen im heterogenen Fest-flüssig-System Ce-Ni-Ga wurden bei In-situ-Beugungsexperimenten mit Neutronen sichtbar. Intermetallische Phasen werden in Lehrbüch...
